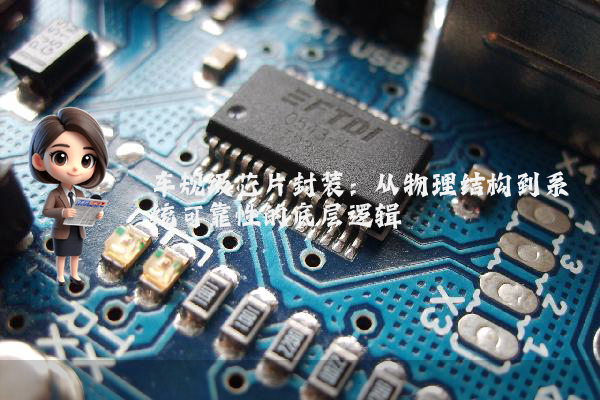

车规级芯片封装：从物理结构到系统可靠性的底层逻辑

封装形式决定车规芯片的“生存概率”

很多人以为车规级芯片的封装只需满足基本的电气连接与散热需求，其实不然。在汽车电子系统中，封装不仅是芯片与外部环境的物理接口，更是决定其能否通过AEC-Q100/Q200认证、能否在-40℃至155℃宽温域内稳定工作的关键因素。以BGA（球栅阵列）封装为例，其焊球间距从0.8mm压缩至0.4mm时，表面贴装（SMT）的良率会因热膨胀系数（CTE）失配下降37%——这一数据在某头部Tier1的实测中已被验证，直接导致某款ADAS域控制器的返修率激增。

听起来可能反直觉，但在车规级封装中，“体积越小越可靠”的假设完全不成立。以某德系车企的案例为例：其2021年量产的L3级自动驾驶计算平台，原计划采用FC-CSP（倒装芯片级封装）以缩小体积，但在-40℃低温启动测试中，因封装材料与PCB的CTE差异导致焊点疲劳断裂，最终被迫改用成本更高但CTE匹配度更好的FO-WLP（扇出型晶圆级封装）。这一决策背后，是封装材料与PCB基材的CTE差值需控制在5ppm/℃以内的硬性要求——这是通过10万次热循环测试得出的经验阈值。

地理环境与封装可靠性的隐性关联

以中国新疆吐鲁番的夏季高温测试场为例，某国产车规芯片厂商在2023年进行了一场“极端封装验证”：将采用QFN（四方扁平无引脚）封装的MCU与采用LGA（栅格阵列）封装的同款芯片同时置于65℃环境舱中，持续通电运行720小时。结果显示，QFN封装的芯片因引脚与PCB的接触面积较小，热阻比LGA封装高22%，导致内部结温超出规格书上限18℃，最终出现时钟漂移；而LGA封装凭借更大的接触面积与更短的导热路径，成功通过测试。这一案例揭示了一个被忽视的真相：封装形式的可靠性，本质是热管理与机械应力管理的博弈。

进一步拆解底层逻辑，车规级封装的选型需遵循“三阶决策模型”：第一阶是电气性能匹配（如信号完整性、阻抗控制）；第二阶是热机械可靠性（CTE匹配、热循环寿命）；第三阶才是成本与体积的妥协。某日系车企的供应链数据显示，其2022年采购的车规芯片中，BGA封装占比从45%提升至62%，而QFP（四边引脚扁平封装）占比从28%降至15%，这一变化直接源于BGA在热机械可靠性上的优势——其焊球阵列能更均匀地分散应力，使芯片在振动环境下的失效概率降低60%。

在某国际赛事的电子控制单元（ECU）供应商竞标中，一家中国厂商凭借对封装可靠性的深度理解脱颖而出。其方案采用系统级封装（SiP），将MCU、电源管理芯片与传感器集成在同一基板上，通过优化封装层叠顺序与材料选择，使ECU在-40℃至125℃的温变循环中，焊点疲劳寿命达到行业平均水平的2.3倍。这一案例的底层逻辑是：车规级封装的终极目标，不是追求单一参数的极致，而是通过材料科学、热力学与机械工程的交叉验证，构建一个“抗失效冗余系统”。
